PTO 4.0 (ProcessTrackerOffice) erlaubt jetzt erstmals eine umfassende, vollständige und automatische Dokumentation von allen relevanten Prozessdaten im Netzwerk. Auch für schnelle Produktionsprozesse mit hohen Taktraten lässt sich lückenlos nachweisen, dass die Fertigung wiederholgenau, prozesssicher und kontrolliert gelaufen ist. Dazu übertragen die an den Maschinen installierten Prozessüberwachungssysteme alle wichtigen Daten ins Netz:

• jede Messkurve gemäß gewähltem Aufzeichnungsintervall
• alle Überwachungsparameter wie z. B. die Hüllkurveneinstellungen
• jedes neue Einlernen der Messkurven
• jede Einstelländerung an den Überwachungsparametern
• alle Messkurven von aussortierten Teilen
• alle Fehlerkurven bei Maschinenstopp
• Spitzenkraftwerte von jedem Hub
• jeden Maschinenstopp
• Lauf- und Stillstandszeiten mit Betriebsarten AUTO / TEACH-IN / STOP

Eine Replay-Funktion mit Zeitraffer erlaubt die schnelle Analyse jedes beliebigen Fertigungsloses. PTO 4.0 als Ergänzung zu den klassischen Stichprobenprüfungen wie SPC schließt die Dokumentationslücke und weist im Falle von Reklamationen umfassend nach, wie die Teile tatsächlich gefertigt wurden. Intern dienen die Daten für gezielte Problemanalysen.

PTO 4.0 ist damit ein wichtiges Instrument zur Erfüllung der Anforderungen der neuen IATF 16949 nach vollständiger Dokumentation der Fertigungsprozesse.

Über Maschinennummer und Zeitraum bzw. über Artikel- oder Auftragsnummer haben Sie direkten Zugriff auf die Daten jedes gespeicherten Fertigungsloses:

• mit Laufzeitverhalten (Stop/Go Diagramm)
• im Replay-Mode mit Zeitraffer läuft der Prozess nochmals ab
• auf Wunsch Anhalten des Replays bei jedem erkannten Fehler und jedem aussortierten Teil
• optional Archivierung eines Fehlteilphotos zu der Abschaltkurve
• schnelle Analyse des Prozessverhaltens
• umfassender Nachweis der Prozesssicherheit

Auf Wunsch können Sie zu jedem gespeicherten Event einen Kommentar eingeben und abspeichern.

Das Modul Prozess-Historie zeigt für den betrachteten Zeitraum in der Übersicht ale wichtigen Parameter zum Prozessablauf, dessen Stabilität und der eingestellten Überwachungsqualität:

• gefahrene Drehzahl/Taktrate
• eingestellte Überwachungsgenauigkeit für alle Sensoren
• Schwankungsbreite aller gemessenen Sensorsignale (Kraftkurven)

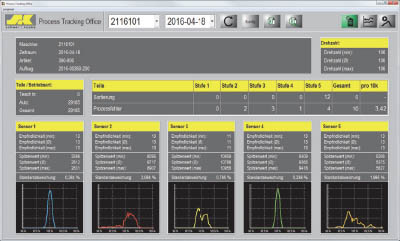

Das Modul PTO Protokoll fasst für den betrachteten Zeitraum alle Daten zusammen:

• Maschine/Auftrag/Artikel/gefertigte Stückzahl
• Verteilung der Prozessfehler auf die Messkanäle/Sensoren
• Spannbreite der eingestellten Überwachungsparameter
• Streubreite aller Kraftkurven zur Beurteilung der Prozesssicherheit und -stabilität
